Safir Kuvars 25x25x25mm Mini Optik Lens Tasarımı

Kalite Safir Kuvars 25x25x25mm Mini Optik Lens Tasarımı Fabrika
Kalite Safir Kuvars 25x25x25mm Mini Optik Lens Tasarımı Fabrika
Kalite Safir Kuvars 25x25x25mm Mini Optik Lens Tasarımı Fabrika
Kalite Safir Kuvars 25x25x25mm Mini Optik Lens Tasarımı Fabrika
Kalite Safir Kuvars 25x25x25mm Mini Optik Lens Tasarımı Fabrika
Ürün Özellikleri
Menşe Yeri: Çin
Marka Adı: Advance
Sertifikasyon: ROHS\Reach
Model Numarası: Gereksinimler olarak
Minimum Sipariş Miktarı: 1
Fiyat: $0.2~$100
Ödeme Koşulları: T/T&L/C
Tedarik Yeteneği: 1000 bin/aylık
Ürün Detayları
Vurgulamak:

25mm Optik Lens Tasarımı

,

Mini Optik Lens Tasarımı

,

Kuvars optik cam küp prizma
Material: H-K9L, BK7/H-K9L / Optik Cam
Dimension Tolerance: +/-0,01 mm
Size: 25x25x25mm / Müşteri yapımı
Angle Tolerance: 3"~2'
Application Area: Mini Optik Lens Tasarımı vb.
Flatness: N=1~3
Shape: Küresel
Focal Length Tolerance: +/-% 1
Operatingtemperature: -20 ila 70 °C
Customized Support: OEM, ODM
Ürün Açıklaması

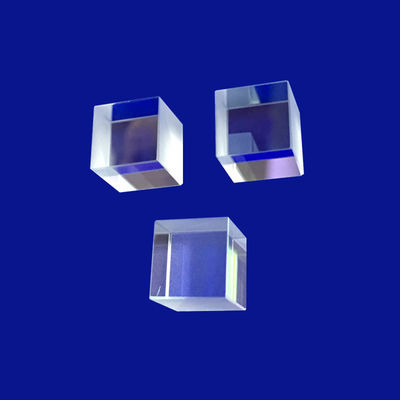

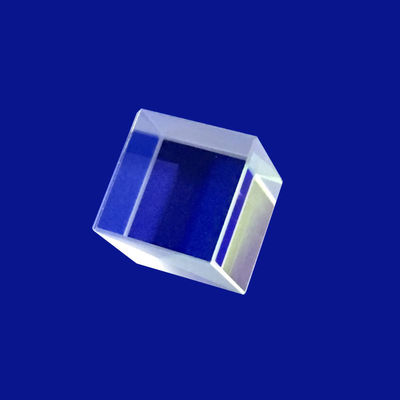

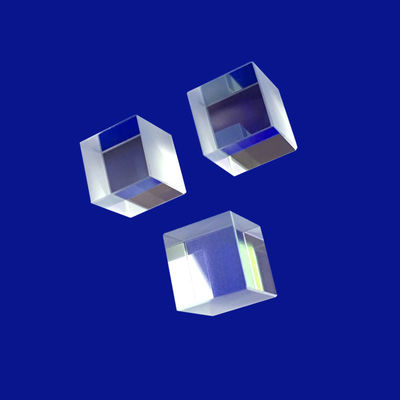

Safir Kuvars 25x25x25mm Mini Optik Lens Tasarımı
Yüksek güçlü lazer sistemlerinde ve aşırı ortam sensör yüklerinde, geleneksel optik cam bileşikleri, termal mercekleme veya mekanik bozulma nedeniyle kaçınılmaz olarak başarısız olur. BizimSafir Kuvars 25x25x25mm Mini Optik Lens Tasarımıhizmetleri, dünyanın en dayanıklı optik alt katmanlarından ikisini kullanarak stratejik bir çözüm sağlar: tek kristalSafir(Al₂O₃) ve birinci sınıf erimiş silikaKuvars. Kompakt bir yapıda tasarlandı25x25x25mm Minikübik profil, bu bileşenler yüksek performans için özel olarak tasarlanmıştırOptik Lens TasarımıYüksek sıcaklık performansının ve olağanüstü spektral netliğin zorunlu olduğu ışın şekillendirme, lazerle döndürme ve sağlam koruyucu pencere entegrasyonu gibi uygulamalar.
Bir mühendislik temel çizgisi25x25x25mm MiniKübik mercek hassas malzeme eşleşmesine dayanır.Safiraşırı yüzey sertliği (Mohs 9) ve olağanüstü termal iletkenlik sunarak kum aşınmasına, yüksek basınç derinliklerine veya yoğun ısıya maruz kalan dış cephe optikleri için idealdir. Aynı zamanda yüksek saflıktaKuvarskonfigürasyonlar sıfıra yakın termal genleşme ve olağanüstü derecede yüksek lazer kaynaklı hasar eşiği (LIDT) sağlayarak dahili olarak yapılandırıldığındaOptik Lens Tasarımıbileşen sayesinde sistem, uzaysal ışın bozulması veya yıkıcı optik çatlama riski olmadan multi-kilovatlık lazer çıkışını yönetir.
Teknik Özellikler
Teknik Parametre Safir Temel Yetenekleri Kuvars (Erimiş Silika) Baz Yetenekleri
Ürün Çerçevesi Safir Kuvars 25x25x25mm Mini Optik Lens Tasarımı Safir Kuvars 25x25x25mm Mini Optik Lens Tasarımı
Standart Boyutlar 25×25×25 mm (±0,01 mm'ye kadar özel mikro toleranslar) 25×25×25 mm (±0,01 mm'ye kadar özel mikro toleranslar)
İletim Aralığı 0,17 μm - 5,5 μm (UV'den Orta Kızılötesine) 0,18 μm - 2,5 μm (Derin UV'den Yakın Kızılötesine)
Yüzey Kalitesi 20/10 ila 10/5 Kazı Kazı (MIL Spesifikasyonu) 10/5 - 5/2 Kazı-Kazma (Yüksek Güçlü Lazer Sınıfı)
Dalga Cephesi Düzlüğü ≤ λ/10 @ 632,8 nm net diyafram açıklığında ≤ λ/20 @ 632,8 nm net diyafram açıklığında
Açısal Toleranslar ≤ 15 ark saniye diklik Metroloji uygulamaları için ≤ 5 ark saniyesi
Isı İletkenliği 40 W/(m·K) @ 25°C (Mükemmel ısı emici) 1,38 W/(m·K) @ 25°C
Malzeme Sertliği Knoop Sertliği ≈ 2000 HK (Mohs 9) Knoop Sertliği ≈ 520 HK (Mohs 7)
Lazer Hasarı (LIDT) ≥ 10 J/cm² (1064 nm, 10 ns darbe) ≥ 20 J/cm² (1064 nm, 10 ns darbe)
Malzemeler
BK7 veya diğer optik cam, kuvars, safir, Ge, Si, ZnSe, CaF2 vb.
Uzunluk
3~100 mm
Genişlik
3~100mm
Yükseklik
3~100mm
Uzunluk Toleransı
±0,01 mm
Genişlik Toleransı
±0,01 mm
Yükseklik Toleransı
±0,01 mm
Açı Toleransı
3"~2'
Düzensizlik
ΔN=0,1~0,5
Yüzey Doğruluğu
N=1~3
Yüzey Kalitesi
10/5~60/40
Kaplama
Talep üzerine
Uygulama Alanı
Görüntüleme, Aydınlatma, Lazer vb.
Ürün Galerisi
Sapphire Quartz Mini Optical Lens Design Precision optical lens components Optical lens manufacturing process Custom optical lens design High-precision optical elements Optical lens quality inspection BK7 Dichroic Optical Filter 4
Birincil Entegrasyon Alanları
  • Havacılık Elektro-Optik (EO/IR) Bölmeleri:Uçaklarda hedefleme ve gözetleme kameraları için ön uç katlanır prizmalar veya pencereler olarak kullanılan hafif, sağlam Safir küpler.
  • Yüksek Güçlü Endüstriyel Lazer Sistemleri:1064 nm fiber lazer ışını yönlendirme, birleştirme ve uzamsal filtreleme kurulumları için optimize edilmiş Hassas Kuvars küpleri.
  • Derin Deniz Dalgıç Görüntüleme Pencereleri:Yüksek mukavemetli 25x25x25mm Mini kübik lensler, geniş açılı görüş alanlarını korurken aşırı hidrostatik basınçlara dayanacak şekilde tasarlanmıştır.
  • Yarı İletken Metrolojisi ve Plaka Denetimi:Nanometre ölçekli plaka kusur analizi için derin ultraviyole (DUV) ışık yollarını yönlendirmek üzere temiz odalarda kullanılan özel Kuvars prizma ayırıcılar.
Sıkça Sorulan Sorular
S1: 25x25x25mm Mini optik blok için Safir ve Kuvars yüzeyler arasında nasıl seçim yaparsınız?
A:Seçim, sisteminizin birincil stres faktörü tarafından belirlenir. Eğer seninOptik Lens Tasarımıaşırı yapısal güç, çizilme direnci veya Orta Kızılötesi bant (3,0 - 5,5 μm) dahilinde çalışma gerektirir,SafirMohs 9 sertliği ve geniş spektral geçirgenliği nedeniyle zorunludur. Bununla birlikte, uygulamanız yüksek enerjili ultraviyole (UV) lazerleri içeriyorsa veya uçucu sıcaklık değişimleri altında mutlak geometrik boyutsal kararlılık gerektiriyorsa, sentetik erimiş silikaKuvarsüstün lazer hasar eşiği ve son derece düşük termal genleşme katsayısı nedeniyle tercih edilmektedir.
S2: 25x25x25mm Mini küpü Safir kullanarak işlerken karşılaşılan temel zorluklar nelerdir?
A:yüzündenSafiraşırı fiziksel sertlik, standart elmas taşlama ve optik cilalama takımları hızla aşınır, bu da hassas 90° açıların ve düz yüzeylerin korunmasını zorlaştırır. Bu sorunu çözmek için işleme tesisimiz, yüksek konsantrasyonlu kristal elmas bulamaçlarıyla donatılmış, özel yapım, ultra sert CNC alıştırma istasyonlarından yararlanıyor. Bu özel altyapı, açısal sapmaları kontrol etmemizi sağlar.25x25x25mm MiniSıkı spesifikasyonları karşılayan pürüzsüz, düşük pürüzlü yüzey kalitesi (Ra ≤ 0,5 nm) sunarken, 15 ark saniyeden daha kısa sürede bloke eder.
S3: Bu Mini Optik Lens Tasarımı özelleştirilmiş iç kaplama gereksinimlerini karşılayabilir mi?
A:Evet, kesinlikle. İç bölme veya yansıtıcı düzlemlerimizSafir Kuvars 25x25x25mm Miniküpler yüksek dayanıklılığa sahip ince film kaplamalarla özelleştirilebilir. Verimi en üst düzeye çıkarmak için yansıma önleyici (AR) kaplamalar, tek hatlı lazer tornalama için yüksek yansımalı (HR) dielektrik yığınlar veya renk seçici bölme için özelleştirilmiş dikroik filtreler yerleştirebiliriz. Tüm kaplamalar, maksimum yoğunluk ve çevresel dayanıklılık sağlamak ve uzun süreli saha kullanımında filmin bozulmasını önlemek için İyon Destekli Elektron Işını Buharlaşması kullanılarak uygulanır.
S4: Safir'in kristal yönelimi Optik Lens Tasarımı performansını nasıl etkiler?
A:Safir, anizotropik çift kırılımlı bir kristaldir, yani kırılma indisi, ışığın kristal kafesine girdiği açıya bağlı olarak değişir. Cihazınızın içinde istenmeyen polarizasyon bölünmesini veya çift kırılmayı (hayalet görüntüler) önlemek içinMini Optik Lensyolunda, ham kristal külçeyi kesmeden önce hassas bir şekilde hizalıyoruz. Polarizasyon saflığının kritik olduğu uygulamalar için, optik ekseni ışık iletim yönüne paralel olacak şekilde küp üretiyoruz.C ekseni (0001) Safir. Bu titiz düzen, çift kırılma artefaktlarını tamamen ortadan kaldırarak net diyafram açıklığı boyunca temiz dalga cephesi yayılımını sağlar.
Etiketler:

60/40 Optik Lens Tasarımı

100mm X Küp Prizma

BK7 Prizma Küpü
