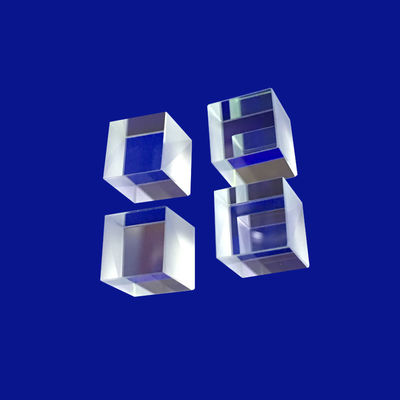

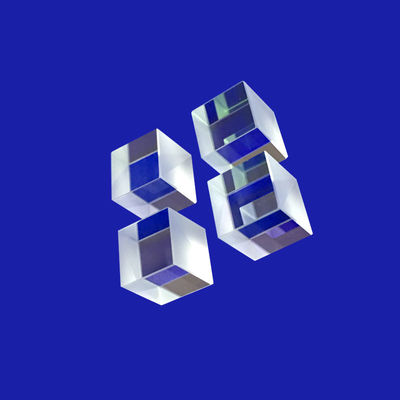

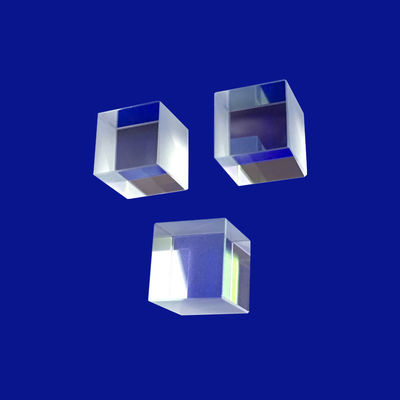

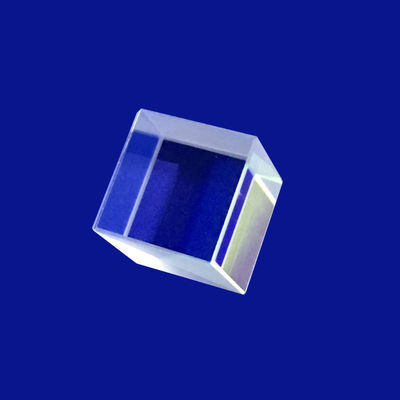

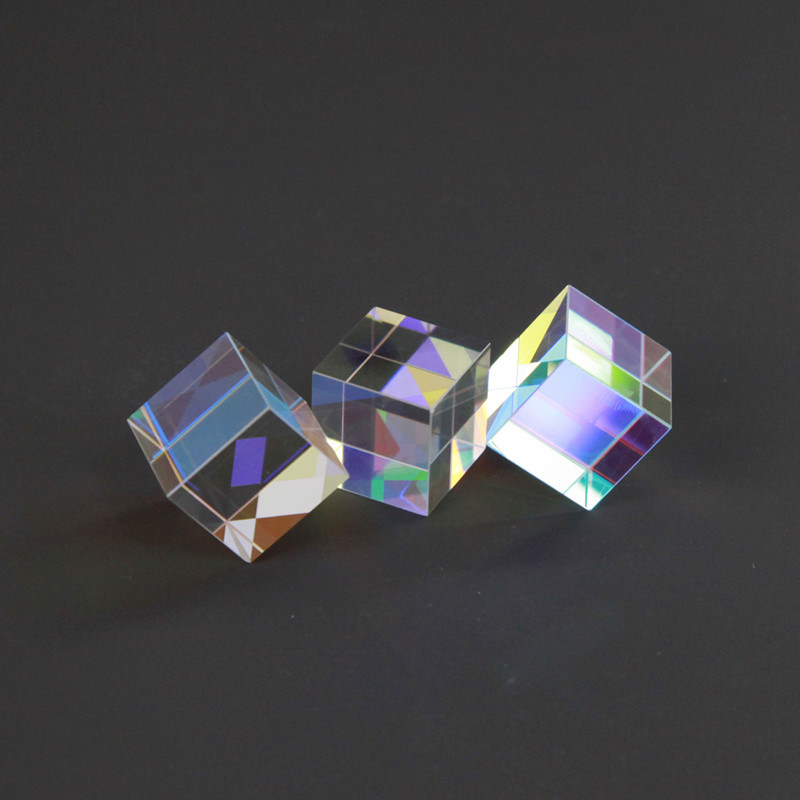

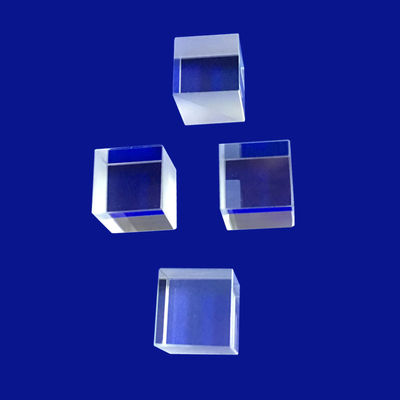

Fresnel 90 Derece 3mm ila 100mm Ge Optik Prizma Küpü

Kalite Fresnel 90 Derece 3mm ila 100mm Ge Optik Prizma Küpü Fabrika
Kalite Fresnel 90 Derece 3mm ila 100mm Ge Optik Prizma Küpü Fabrika
Kalite Fresnel 90 Derece 3mm ila 100mm Ge Optik Prizma Küpü Fabrika
Kalite Fresnel 90 Derece 3mm ila 100mm Ge Optik Prizma Küpü Fabrika
Kalite Fresnel 90 Derece 3mm ila 100mm Ge Optik Prizma Küpü Fabrika
Kalite Fresnel 90 Derece 3mm ila 100mm Ge Optik Prizma Küpü Fabrika
Kalite Fresnel 90 Derece 3mm ila 100mm Ge Optik Prizma Küpü Fabrika
Ürün Özellikleri
Menşe Yeri: Çin
Marka Adı: Advance
Sertifikasyon: ROHS\Reach
Model Numarası: Gereksinimler olarak
Minimum Sipariş Miktarı: 1
Fiyat: $0.2~$100
Ödeme Koşulları: T/T&L/C
Tedarik Yeteneği: 1000 bin/aylık
Ürün Detayları
Vurgulamak:

Ge Optik Prizma Küpü

,

100mm optik prizma küpü

,

3mm cam küp prizma
Material: Optik Cam / H-K9L, BK7/H-K9L
Customized Support: OEM, ODM
Application Area: Ge Optik Prizma Küp
Dimension Tolerance: +/-0,01 mm
Fresnel: 90 Derece 3mm'den 100mm'ye
Angle Tolerance: 3"~2'
Length Tolerance: +/-0,01 mm
Width Tolerance: +/-0,01 mm
Ürün Açıklaması
Fresnel 90 Derece 3mm ila 100mm Ge Optik Prizma Küp
Uzun dalga kızılötesi (LWIR) elektro-optik sistemlerde, optik açıklığı maksimuma çıkarırken yük ağırlığını yönetmek kritik bir mühendislik sorunudur. BizimFresnel 90 Derece Ge Optik Prizma Küpkızılötesi ışın yönlendirmede yıkıcı bir ilerlemeyi temsil eder. Monokristalin veya polikristalin optik dereceli germanyumdan işlenmiştir (Ge), bu uzmanlaşmışOptik Prizmakonfigürasyonu, hantal, geleneksel katı cam optiklerin yerini alır. Mikro yapıyı entegre ederekFresnelkompakt bir modele imar deseni90 Derecesapma formatı, buKüpkadar uzanan bir alanda yüksek verimli kızılötesi ışık bükme ve spektral odaklanma sağlar.3mm'den 100mm'yeTaktik optik tezgahlarda hacmi ve toplu ağırlığı en aza indirir.
Standart germanyum elementleri, ham elementin yüksek yoğunluğu (5,33 g/cm³) nedeniyle doğası gereği ağırdır; bu da havadaki gimbal sistemlerinde, drone termal yüklerinde ve elde taşınan gece görüş donanımlarında kullanımlarını sınırlar. BizimGe Optik Prizmatasarım, elmasla döndürülmüş optik bağlantı yoluyla ultra ince aktif optik profili koruyarak bu kısıtlamayı atlarFresnelmikro oluklar. Her biri90 DereceYansıtıcı ve kırıcı yüzey, 8 - 14 μm termal bant için optimize edilmiş olup, savunma ve endüstriyel izleme uygulamalarında yaygın olarak görülen hızlı çevresel değişimler altında maksimum iletim verimi, düşük kromatik dağılım ve yüksek termal kararlılık sağlar.
Şartname
Her Germanium bileşeni, transmisyon elektron mikroskobu (TEM) ve uzun dalga kızılötesi lazer interferometreler kullanılarak sıkı bir optik performans denetimine tabi tutulur.
Teknik Parametre ve Endüstriyel Sınıf Yeteneği
Ürün Sınıflandırması Fresnel 90 Derece Ge Optik Prizma Küp / LWIR Işın Bükücü
Yüzey Malzemesi Optik Sınıf Monokristalin Germanyum (Ge, %99,999 Saflık)
Operasyonel Bant Genişliği 8,0 μm - 14,0 μm (Uzun Dalga Kızılötesi / LWIR)
Boyutsal Çok Yönlülük 3 mm mikro küplerden 100 mm'ye kadar geniş açıklıklı elemanlar
Fresnel Aralığı Hassasiyeti 20 μm'ye kadar kanal aralığı (Tek noktalı elmas tornalanmış)
Açısal Sapmalar 90 Derece dönme düzlemi boyunca ≤ 1 yay dakikası
Açıklık Alanını Temizle ≥ Fiziksel yüzey alanının %94'ü
Yüzey Profili (Düzlük) Aktif Fresnel bölgelerinde ≤ 1,0 μm Tepeden Vadiye
Yansıma Önleyici (AR) Kaplama Yüksek Dayanıklılığa Sahip DLC (Elmas Benzeri Karbon) / Karbon Tabanlı AR
Kırılma İndeksi (n) ≈ 4,003 @ 10,6 μm (Ultra kısa odak yolları sağlar)
Malzemeler BK7 veya diğer optik cam, kuvars, safir, Ge, Si, ZnSe, CaF2 vb.
Uzunluk 3~100mm
Genişlik 3~100mm
Yükseklik 3~100mm
Uzunluk toleransı +/-0,01 mm
Genişlik toleransı +/-0,01 mm
Yükseklik toleransı +/-0,01 mm
Açı toleransı 3"~2'
Düzensizlik ΔN=0,1~0,5
Yüzey doğruluğu N=1~3
Yüzey kalitesi 10/5~60/40
Kaplama Talep üzerine
Uygulama alanı Görüntüleme, Aydınlatma, Lazer vb.
Fresnel Ge Optical Prism Cube close-up view Fresnel prism optical performance demonstration
Sistem Avantajları
Bir entegreFresnel 90 Derece Ge Optik Prizma KüpGeleneksel yansıtıcı metal aynalara veya katı termal prizmalara göre sistem düzeyinde büyük avantajlar sağlar:
  • Etkili Bileşen Kütle Azaltma:Ultra düşük profilFresnelMikro oluklar şunları yapmamıza izin verir:3mm'den 100mm'yeKatı optiklerle aynı optik gücü elde etmek için küpleri kullanarak bileşen ağırlığını %70'e kadar azaltın ve yüksek hızlı optik gimballerde motor tepki sürelerini artırın.
  • Son Derece Yüksek Kırılma Gücü:Germanium'un olağanüstü yüksek kırılma indeksi (n ≈ 4),90 DereceIşık bükme düzlemi inanılmaz derecede sıkı mekanik zarflar içinde çalışacak ve kızılötesi optik trenin toplam uzunluğunu kısaltacaktır.
  • Yüksek Termal Tekdüzelik (dn/dT Yönetilen):Germanyum termal merceklenmeye karşı hassas olsa da, hassas ince film kaplamalarımız ve stressiz elmas tornalamamız, şiddetli sıcaklık aralıklarına (-40°C ila +80°C) maruz kaldığında dalga cephesi bozulmasını en aza indirir.
Birincil Entegrasyon Alanları
  • İnsansız Hava Aracı (İHA) Termal Gimballer:HafifGe Optik PrizmaLWIR ışığını dahili mikrobolometre sensörlerine yönlendirmek için drone çoklu sensör yüklerinde kullanılan çekirdekler.
  • İleriye Dönük Kızılötesi (FLIR) Sistemler:Kompakt90 Derecearaç sürüş manzaraları ve taktik hedefleme bölmeleri içindeki katlanabilir bağlantı noktaları.
  • Endüstriyel CO2 Lazer Koaksiyel Hizalamalar:SağlamKüpgerçek zamanlı ışın profili oluşturmak için 10,6 μm yüksek güçlü kesme lazer yollarını yönlendirmek ve örneklemek için kullanılan ayırıcılar.
  • Elde Taşınabilir Termografi ve Sınır Güvenliği:Taşınabilir termal kameralarda, cihazın ağırlığını en aza indirmek ve uzun süreli saha gözetimi sırasında operatör yorgunluğunu azaltmak için kullanılır.
Optical prism manufacturing process Precision optical component inspection Ge optical prism quality control Optical prism applications in thermal imaging Optical lens design and manufacturing capabilities
Sıkça Sorulan Sorular
S1: Bu 90 Derece Fresnel prizma için neden standart optik cam yerine Germanyum (Ge) seçildi?
A:Standart optik camlar (silikat veya borosilikat formülasyonları gibi) tamamen opak hale gelir ve 2,5 μm'nin üzerindeki ışık dalgası emilimine karşı mutlak bir bariyer görevi görür. Uzun Dalga Kızılötesi spektrumunda (8 - 14 μm) çalışan termal görüntüleme ve güvenlik uygulamaları için özel yarı iletken alt tabakalar zorunludur.Germanyum (Ge)2,0 μm'den 16,0 μm'ye kadar uzanan geniş bir iletim penceresine sahiptir ve olağanüstü yüksek kırılma indeksine sahiptir, bu da onu elit termal görüntüleme ve kızılötesi için birinci sınıf malzeme haline getirirışın bölmemimariler.
S2: Fresnel tasarımı 3 mm'den 100 mm'ye kadar Küp konfigürasyonuna nasıl fayda sağlar?
A:Geniş açıklıklı sistemlerde (en fazla100 mm), katı bir germanyum prizması son derece ağırdır ve ışığın içinden geçmesi gereken kalın malzeme tabakası nedeniyle ciddi iç soğurma kayıplarına eğilimlidir.Fresneltasarım, klasik bir merceğin sürekli kavisli yüzeyini bir dizi eşmerkezli, düşük profilli halkalara böler. Bu, bir üretim yapmamızı sağlarGe Optik Prizmatüm boyutlarda ultra ince bir profili koruyan3mm'den 100mm'yeoptik absorpsiyon yolu uzunluğunu büyük ölçüde en aza indirir, termal ışık iletimini maksimuma çıkarır ve hammadde maliyetlerini önemli ölçüde azaltır.
S3: Fresnel prizmasının hassas mikro oluklarını zorlu saha koşullarından nasıl korursunuz?
A:Germanyum nispeten yumuşak bir elementtir (Vickers ≈ 780) ve çevresel erozyona duyarlı olabilir. Mutlak hayatta kalmayı garanti etmek için yapılandırılmış yüzeylerimizFresnel 90 Dereceküpler özel bir Elmas Benzeri Karbon (DLC) sert kaplama ile işlenir. Bu ince film tabakası doğal elmasın fiziksel sertliğine yaklaşarak elmas için tam koruma sağlar.Küpsavrulan kumdan, tuzlu su korozyonundan, kimyasal solventlerden ve yüksek nemden kaynaklanan çizilmelere karşı koruma sağlayarak deniz veya çöl tiyatrolarında uzun süreli kullanım sağlar.
S4: Bu Ge Optik Prizmalar çift bantlı kızılötesi (MWIR ve LWIR) gereksinimlerini karşılayabilir mi?
A:Evet. Standart konfigürasyonlar 8 - 14 μm LWIR bandı için optimize edilmiş olsa da, monokristalin Germanium doğal olarak Orta Dalga Kızılötesi (MWIR, 3 - 5 μm) ışığı da iletir. Mühendislik ekibimiz, tek noktalı elmas tornalama (SPDT) oluk geometrimizi değiştirerek ve özel çok katmanlı geniş bant yansıma önleyici (BBAR) ince filmler uygulayarak,Özel Optik Prizmaher iki bantta aynı anda çalışmak için. Bu, onu çift bantlı termal sensörler ve gelişmiş füzyon görüntüleme platformları için ideal kılar.
Etiketler:

60/40 Optik Lens Tasarımı

100mm X Küp Prizma

BK7 Prizma Küpü
