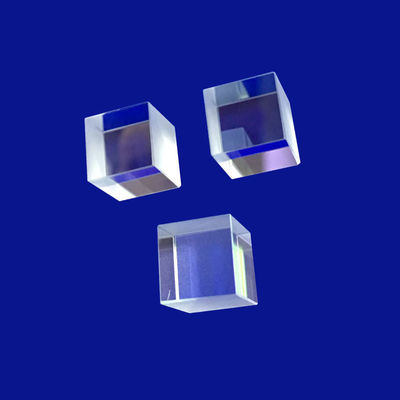

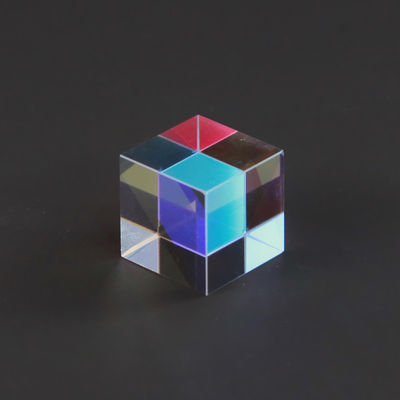

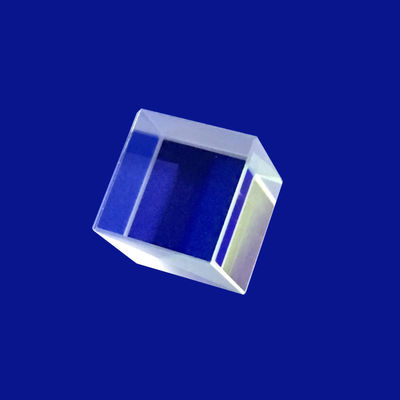

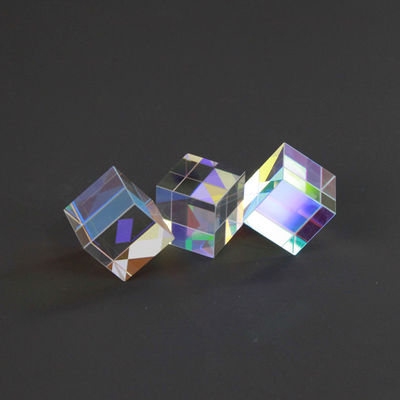

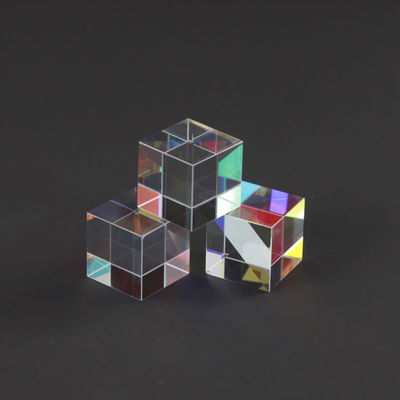

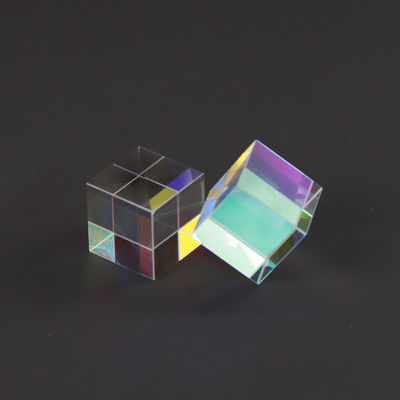

K9 BK7 Dikdörtgen Dik Açı Optik Lens Tasarımı
Ürün Özellikleri
Menşe Yeri:
Çin
Marka Adı:
Advance
Sertifikasyon:
ROHS\Reach
Model Numarası:
Gereksinimler olarak
Minimum Sipariş Miktarı:
1
Fiyat:
$0.2~$100
Ödeme Koşulları:
T/T&L/C
Tedarik Yeteneği:
1000 bin/aylık
Ürün Detayları
Vurgulamak:
Dik Açı Optik Lens Tasarımı
,Dikdörtgen Optik Lens Tasarımı
,BK7 sağ dikdörtgen prizma
Material:
K9 BK7 / Optik Cam
Customized Support:
OEM, ODM
Size:
Müşteri yapımı Dikdörtgen
Dimension Tolerance:
+/-0,01 mm
Application Area:
Dik Açılı Optik Lens Tasarımı
Angle Tolerance:
3"~2'
Shape:
Dikdörtgen
Focal Length Tolerance:
+/-% 1
Ürün Açıklaması
K9 BK7 Dikdörtgen Dik Açılı Optik Lens Tasarımı
Özel lazer enstrümantasyonunda ve endüstriyel çizgi taramalı görüş sistemlerinde, optik yolların dar, kare olmayan uzamsal zarflar içinden yönlendirilmesi, hedeflenen geometrik profiller gerektirir. BizimK9 BK7 Dikdörtgen Dik Açılı Optik Lens Tasarımıhizmetler bu optomekanik gereksinimi doğrudan karşılamaktadır. Son derece homojen borosilikat taç camı kullanarak (K9 / BK7), uzman bir mühendislik tasarlıyoruzDikdörtgen Dik AçıTutarlı 90° veya 180° ışın sapması sağlayan geometri. Standart kare prizmalardan farklı olarak uzatılmış dikdörtgen açıklık, doğrusal lazer levhaları, anamorfik ışın profillerini ve geniş formatlı sensör dizilerini barındıracak şekilde özel olarak optimize edilerek aşırı toplu ağırlığı en aza indirir ve sistem entegrasyon maliyetlerini düşürür.
Herhangi bir alandaki birincil amaçK9 BK7 Dikdörtgen Dik Açıyapısal konfigürasyon, uzatılmış yüzün tamamı boyunca mutlak açısal sadakat sağlıyor. Bir parçanın uzunluğu boyunca küçük mikro sıkışma veya fiziksel bükülmeDikdörtgencam blok, hat tarama sensörlerinde dalga cephesi sapmalarına ve ciddi piksel kaydı bozulmasına neden olabilir. Bu çarpıklığı ortadan kaldırmak içinOptik Lens Tasarımıprotokol, üretim sırasında katı tek noktalı gonyometrik kontrolleri zorunlu kılar. Giriş ve çıkış açıklıklarındaki çok katmanlı geniş bant yansıma önleyici (BBAR) kaplamalarla birleştirilen bu prizmalar, %99,5'e kadar iletim verimliliği sağlayarak onları tıbbi görüntüleme cihazları, savunma telemetreleri ve otomatik fabrika denetim hatları için mükemmel bir seçim haline getiriyor.
Teknik Özellikler
Aşağıdaki mühendislik matrisi, dikdörtgen dik açılı konfigürasyonlar için standart üretim eşiklerimizi ve mikro tolerans yeteneklerimizi özetlemektedir.
| Teknik Parametre | Standart Mühendislik Aralığı / Yeteneği | Premium Metroloji Derecesi Limitleri |
|---|---|---|
| Ürün Çerçevesi | K9 BK7 Dikdörtgen Dik Açılı Optik Lens Tasarımı | K9 BK7 Dikdörtgen Dik Açılı Optik Lens Tasarımı |
| Yüzey Kalitesi Seçenekleri | CDGM K9 (Sınıf A) / Schott N-BK7 | Yüksek Homojenlik Sınıfı H4 (Schott) |
| Boyutlu Profiller | Genişlik: 2 mm ila 80 mm; 300 mm'ye kadar uzunluk | 1,0 mm'ye kadar özelleştirilmiş mikro optikler |
| Boyutsal Toleranslar | ±0,05 mm (Standart hassas işleme) | ±0,01 mm'ye kadar (Mikro optik hizalama derecesi) |
| Açısal Hassasiyet (α) | ≤ 1 yay dakikası açısal hatası | ≤ 5 ark saniyesi (Elite interferometre sınıfı) |
| Yüzey Düzlüğü (ΔW) | ≤ λ/4 @ 632,8 nm açık diyafram açıklığında | ≤ λ/10 @ 632,8 nm (Lazer derecesi) |
| Yüzey İşlemi (MIL-Spec) | 40/20 Kazı-Kazma uyumluluğu | 10/5 Kazı-Kazma (Yüksek güçlü lazer uyumlu) |
| Kırılma İndeksi (nD) | 1,5168 @ 587,6 nm | Piknometre parti homojenliğini doğruladı |
| Abbe Numarası (νD) | 64.17 (Düşük kromatik dağılım indeksi) | Sıkı toplu tutarlılık eşleştirmesi |
| Kaplama Kullanılabilirliği | Kaplamasız / Metalik Al-Ag-Au / BBAR Filmler | Yüksek Hasar Eşiği V-Kaplamalar |
| Parametre | Şartname |
|---|---|
| Malzemeler | BK7 veya diğer optik cam, kuvars, safir, Ge, Si, ZnSe, CaF2 vb. |
| Uzunluk | 3~100mm |
| Genişlik | 3~100mm |
| Yükseklik | 3~100mm |
| Uzunluk toleransı | +/-0,01 mm |
| Genişlik toleransı | +/-0,01 mm |
| Yükseklik toleransı | +/-0,01 mm |
| Açı toleransı | 3"~2' |
| Düzensizlik | ΔN=0,1~0,5 |
| Yüzey doğruluğu | N=1~3 |
| Yüzey kalitesi | 10/5~60/40 |
| Kaplama | Talep üzerine |
| Uygulama alanı | Görüntüleme, Aydınlatma, Lazer vb. |
Temel Avantajlar
Bir belirtmeK9 BK7 Dikdörtgen Dik Açıyapı, çok eksenli optik dizilerde klasik küp prizmalara göre belirleyici fiziksel ve işlevsel avantajlar sağlar:
- Optimize Edilmiş Çizgi Tarama Profilleri:UzatılmışDikdörtgennet diyafram açıklığı, doğrusal CCD/CMOS kameralar ve lazer levha uygulamalarıyla mükemmel şekilde eşleşerek gereksiz cam hacmini azaltır ve mobil sensör kafalarının toplam yük kütlesini hafifletir.
- Toplam İç Yansıma (TIR) Yeteneği:Işık cilalanmamış bir bacak yüzüne dik olarak girdiğinde iç hipotenüse 45° açıyla çarpar. Çünkü bu kritik açıyı aşıyorBK7camdan (≈41,2°) oluşan prizma, pahalı bir yansıtıcı metalik kaplamaya ihtiyaç duymadan verimli Toplam İç Yansıma sağlar.
- Kolaylaştırılmış Optomekanik Montaj:Düz ve dikey yerleşim düzeniDik Açıyanlar, referans montajı için son derece stabil referans düzlemleri sağlar; bu, ani mekanik şok veya titreşim sırasında yapısal hizalama kayması riskini önemli ölçüde azaltır.
Birincil Sistem Entegrasyon Alanları
- Endüstriyel Hat Tarama Makinesi Vizyonu:Doğrusal arka ışığı veya lazer aydınlatma profillerini yüksek hızlı konveyör sınıflandırma ağlarına yönlendirmek için düşük profilli döner ayna düzeneği olarak kullanılır.
- Lazer Mesafe Ölçerler ve Ölçüm Bölmeleri:El aletlerinin ve birinci sınıf lazer telemetre düzeneklerinin içinde yüksek hassasiyetli 90° ışın bükme bloğu olarak işlev görür.
- Bargrafik Projeksiyon ve Optik Tarama:Minimum mekanik kaplama kullanarak geniş bir yatay alanı taramak için lojistik barkod tarayıcılara ve ticari lazer projektörlere entegre edilmiştir.
- Spektroskopik Kalibrasyon Tezgah Dizileri:GelenekOptik Lens TasarımıDahili optik hatları katlamak için kullanılan bloklar, laboratuvar spektrofotometrelerinin fiziksel ayak izini küçültüyor.
Sıkça Sorulan Sorular
S1: K9 veya BK7 camını dikdörtgen dik açılı optik lens bileşenleri için küresel referans haline getiren şey nedir?
A: K9 / BK7(Borosilikat Taç camı), tekdüze kimyasal bileşimi nedeniyle yakın kızılötesi uygulamalarda (350 nm - 2,0 μm) görünürlük için en yaygın şekilde benimsenen optik kristaldir. Son derece düşük kabarcık ve kalıntı sayılarına, mükemmel iç aktarıma (550 nm'de cm başına >%99,2) ve günlük temizlik ve montaj kuvvetlerine karşı mükemmel mekanik dayanıklılığa sahiptir. birindenOptik Lens Tasarımıperspektiften bakıldığında, son derece öngörülebilir kırılma indeksi ve düşük termal genleşme oranı, onu büyük ölçekli, yüksek hassasiyetli ticari ve imalat için güvenilir bir seçim haline getiriyor.
S2: Dikdörtgen format, üretim sırasında Dik Açı prizmasının iç gerilimini nasıl etkiler?
A:Uzatılmış bir parçanın parlatılmasıDikdörtgenblok, camın uzun ekseni boyunca kenarların kaymasına veya "gökkuşağı oluşmasına" neden olabilecek asimetrik parlatma basınçları sağlar. Bu malzeme stresini ortadan kaldırmak için tesisimizde özel çift taraflı adım alıştırma makineleri ve sürekli izleme kurulumları kullanılmaktadır. Bu, olağanüstü bir yüzey düzlüğünü (≤ λ/4) korumamızı ve açısal piramit hatalarını, uzatılmış kenarın tamamı boyunca 15 yay saniyenin altında tutmamızı sağlar.Dik AçıPrizma, tüm doğrusal ışın profili boyunca eşit iletim sağlar.
S3: Bu dik açılı prizmalar, retroreflektör (180 derece dönüş) olarak çalışacak şekilde yapılandırılabilir mi?
A:Evet, kesinlikle. En yaygın olarak bir bacak yüzünden girerek 90°'lik hafif bir dönüş için kullanılsa da, bunun yerine hipotenüs yüzüne dik bir ışın girebilirsiniz. Işık, toplam iç yansıma yoluyla her iki bacak yüzüne de dahili olarak çarpacak ve orijinal giriş vektörüne paralel olarak 180°'lik kesin bir dönüş gerçekleştirerek ortaya çıkacak. Bu çok yönlü çift kullanım davranışı, sağlam lazer retroreflektörler veya temiz, sabit ayak izine sahip özel interferometri gecikme hatları oluşturmak isteyen sistem mühendisleri tarafından oldukça değerlidir.
S4: Prizmanın ömrünü ve verimliliğini en üst düzeye çıkarmak için hangi kaplamalar önerilir?
A:Optimum kaplama tamamen ışık yolu düzeninize bağlıdır. Eğer seninOptik Lens TasarımıToplam İç Yansımaya (TIR) bağlı olduğundan, iç hipotenüs kaplanmamış kalabilir, ancak tek yüzey yansıma kaybını %4'ten %0,5'in altına indirmek için giriş ve çıkış bacak yüzlerine Geniş Bant Yansıma Önleyici (BBAR) kaplama uygulanmasını şiddetle öneririz. Ancak ışık yolunuz iç hipotenüse 41,2°'den daha sığ bir açıyla çarparsa TIR başarısız olur. Bu kurulumlarda, hedef dalga bandı boyunca tekdüze 90° yansıtma sağlamak için dış arka hipotenüs üzerine yüksek derecede yansıtıcı korumalı gümüş (Ag) veya geliştirilmiş alüminyum (Al) film yerleştiriyoruz.
