Polarizasyon Işın Bölücü ZnSe CaF2 Köşe Küp Prizması
Ürün Özellikleri
Menşe Yeri:
Çin
Marka Adı:
Advance
Sertifikasyon:
ROHS\Reach
Model Numarası:
Gereksinimler olarak
Minimum Sipariş Miktarı:
1
Fiyat:
$0.2~$100
Ödeme Koşulları:
T/T&L/C
Tedarik Yeteneği:
1000 bin/aylık
Ürün Detayları
Vurgulamak:
CaF2 Köşe Küp Prizma
,ZnSe köşe küp prizma
,Polarizasyon ışını ayırıcı küp
Material:
ZnSe CaF2 / Optik Cam
Customized Support:
OEM, ODM
Application Area:
Polarizasyon Işın Ayırıcı
Dimension Tolerance:
+/-0,01 mm
Size:
müşteri yapımı
Angle Tolerance:
3"~2'
Flatness:
N=1~3
Angle Tolerance:
3"-2'
Shape:
Küresel
Surface Quality:
10/5~60/40
Ürün Açıklaması
Polarizasyon ışın bölücü ZnSe CaF2 Köşe Küp Prizmi
Ürün Genel Görünümü
Gelişmiş Fourier Transform Kızılötesi (FTIR) spektroskopisinde, havacılık lazer aralığında ve yüksek güçlü CO2 lazer sistemlerinde,Polarizasyon modülasyonu sırasında mutlak ışın paralelliğini korumak büyük bir sistem zorluğudur.Polarizasyon Sinir Bölücü ZnSe CaF2 Köşe Küp Prism serisi bu optomechanical engelle bütünleşik bir çözüm sunar.
Yüksek yalıtımlı ince film polarizatörleri bir Köşe Küp Prisması'nın geri yansıtıcı geometrisine uygulayarak,Bu bileşenler, kutuplansız bir giriş ışınını ortogonal s kutuplansız ve p kutuplansız durumlara ayırır., aynı zamanda köşe küpünün doğal "retrorefleksif" özelliğini kullanarak, prizmanın fiziksel yöneliminden bağımsız olarak, kiriş eksenine tam paralel olan ışınları geri döndürür.
Derin ultraviyoleten (DUV) uzak kızılötesiye (FIR) kadar geniş spektrum gereksinimlerini karşılamak için,Tesisimiz bu özel retroreflektörleri iki seçkin kristal substrat kullanarak üretir.: Çinko Selenür (ZnSe) ve Kalsiyum Fluorür (CaF2).
Teknik özellikler
| Teknik parametreler | ZnSe Altyapısı Kapasiteleri | CaF2 Altyapı Kapasiteleri |
|---|---|---|
| Ürün sınıflandırması | Polarizasyon ışın bölücü köşesi küpü | Polarizasyon ışın bölücü köşesi küpü |
| Malzeme iletim bandı | 0.5μm - 22.0μm (LWIR / CO2 için idealdir) | 0.13μm - 10.0μm (VUV'den Orta Kızılötesi'ne) |
| Kutuplaşma yok oluşu (Tp: Ts) | ≥ 500: 1 (Gümrük sınırları 1000: 1) | ≥ 200: 1 (DUV-MWIR arasında yüksek düzeyde kararlı) |
| Köşe geri yansıma hassasiyeti | Parlaklık sapması ≤ 2 ark saniyesi (Özellikle ≤ 0,5) | Işık sapması ≤ 3 ark saniyesinde standart |
| Yüzey düzlüğü (ΔW) | Aktif yüz başına ≤ λ/4 @ 632.8 nm | ≤ λ/10 @ 632.8 nm (Yüksek Güçlü Lazer Derecesi) |
| Yüzey finişi (MIL-Spec) | 60/40 veya 40/20 Scratch-Dig uyumluluğu | 20/10 ila 10/5 Scratch-Dig uyumlu |
| Açık optik diyafram alanı | Fiziksel altıgen diyaframın ≥92%'i | İsimsel giriş boyutlarının ≥ 95%'i |
| Yansıma Endeksi (n) | ≈ 2.403 @ 10.6μm | ≈ 1,399 @ 5,0μm |
| Lazer Zararı Sınırı (LIDT) | ≥ 5,0 kW/cm2 (CO2 Sürekli Dalga) | ≥ 15 J/cm2 (1064 nm, 10 ns darbe) |
Genel Özellikler
| Malzemeler | BK7 veya diğer optik cam, kuvars, safir, Ge, Si, ZnSe, CaF2 vb. |
| Uzunluk | 3 ~ 100mm |
| Genişliği | 3 ~ 100mm |
| Yükseklik | 3 ~ 100mm |
| Uzunluk toleransı | ±0,01mm |
| Genişlik toleransı | ±0,01mm |
| Yükseklik toleransı | ±0,01mm |
| Açı toleransı | 3'den 2'ye |
| Düzensizlik | ΔN=0,1~0.5 |
| Yüzey doğruluğu | N=1~3 |
| Yüzey kalitesi | 10/5~60/40 |
| Kaplama | İsteğe bağlı olarak |
| Uygulama alanı | Görüntüleme, Işıklandırma, Lazer vb. |

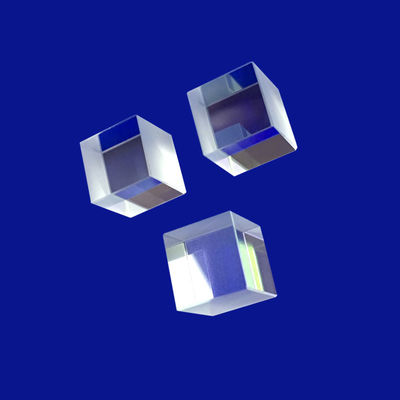

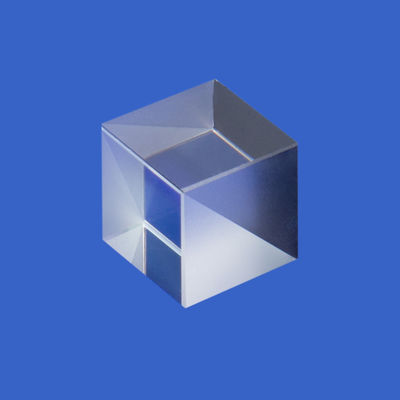

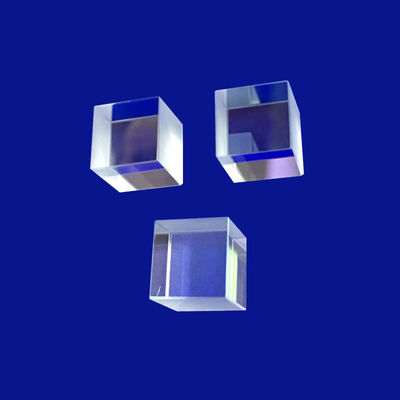

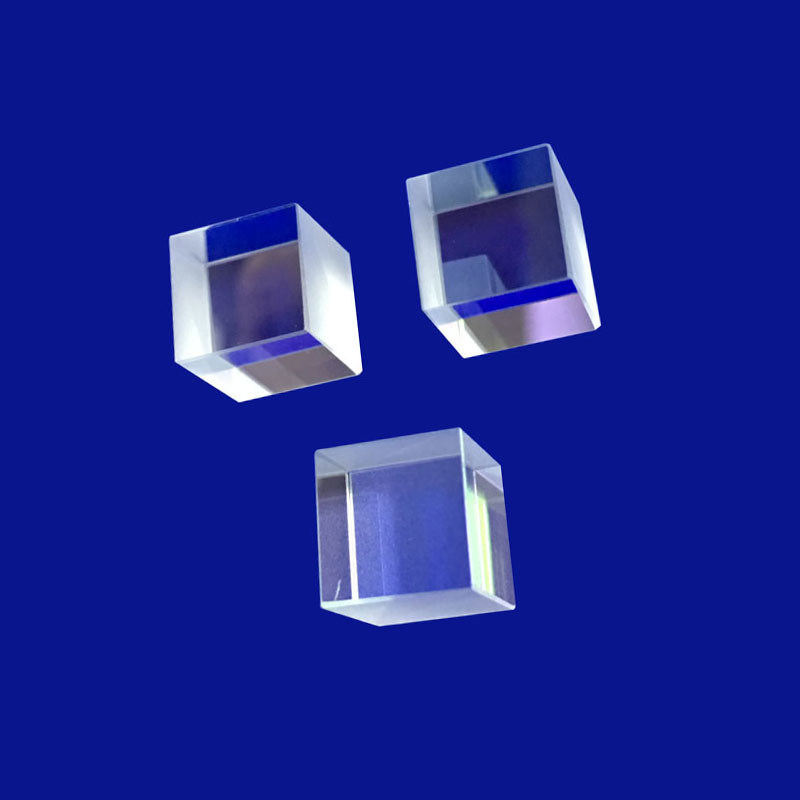

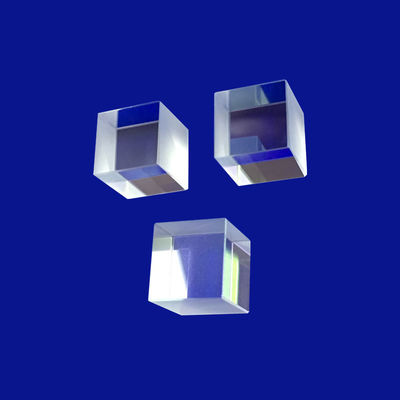

Ürün Resimleri
Ana Performans Faydaları
- Dinamik Mekanik Eğime Bağlılığı:Klasik düz polarizasyon küplerinin aksine, ince titreşimlere maruz kalırlarsa hizalanmayı bozarlar, Köşe Küpü Prizmi tasarımı dinamik yapısal eğimleri telafi eder.Bölünmüş ışınlar otomatik olarak 180°'da geri yansıtılır., yüksek titreşimli hava platformlarında hizalamadan kaynaklanan sürüklenmeyi ortadan kaldırır.
- Olağanüstü Orta Kızılötesi İletişim:Sourcing premium CVD ZnSe, yüksek güçlü endüstriyel kesme sistemlerinde termal lensleme ve ışın odak kaymasını önleyerek, iç emilim katsayısını 0.0005 cm−1'in altında 10.6μm'de tutar.
- Sıfır Vakum Güneşlendirme Riski:The high-purity crystalline structure of our CaF2 optics resists structural degradation and color-center formation when continuously exposed to deep-UV excimer wavelengths or solar radiation in space environments.
Birincil Endüstriyel Uygulamalar
- FTIR interferometre ve gaz analizatörleri:Yüksek istikrarlı kutuplaştırma ışın bölücü çekirdekleri, çevresel gaz tespitinde ve savunma kimyasal profillerinde kızılötesi yolları yönlendirmek ve yeniden birleştirmek için kullanılır.
- Koherent Lazer Radar (LiDAR) Arka yansıtıcı:Uzak menzilli hedef izleme ve Doppler hız sensörleri için optimize edilmiş Köşe Küp Prisma blokları iletebilir ve alabilir.
- Yüksek Güçlü Endüstriyel CO2 Lazer Attenuatörleri:Çok kilovatlı malzeme işleme lazerlerini örneklemek, kutuplaştırmak veya zayıflatmak için kullanılan özel ZnSe bölme montajları.
- Uydu-Dünya Optik İletişim:Yüksek hızlı lazer veri aşağı bağlantısı çapraz doğrulama için dış uydu korumalarına yerleştirilen düşük kütleli CaF2 kutuplaştırma koruyan retroreflektörler.
Sıkça Sorulan Sorular
S1: Bir Polarizasyon Çizgisi Bölücü Köşe Küp Prizmi, standart küplerin yerine getiremediği hangi benzersiz işlevi yerine getirir?
A:Standart bir kutuplandırma küpü sabit bir 45° iç kaplama düzlemine dayanır.aşağı akış düzeni arızalarına neden olanKöşe küp prizması, birbirine dik üç yansıtıcı yüzeyden oluşur.Prizma, kutuplansız ışığı s kutuplaşma ve p kutuplaşma durumlarına ayırır., ışığı doğrudan kaynağına geri göndermek için iç üç yüzeyli geometrisini kullanırken.Bu, açısal mekanik rahatsızlıklara karşı tamamen bağışık olan yüksek saflıklı ışın bölünmesini sağlar..
S2: Bir optik mühendisi ne zaman CaF2 substratı üzerinde bir ZnSe substratını belirtmelidir?
A:Seçim, sisteminizin çalışma dalga boyuna ve çevresine büyük ölçüde bağlıdır. Eğer optik yolunuz termal kızılötesi bant (8.0 - 14.0μm) etrafında merkezlenirse veya yüksek güçlü CO2 lazerleri hedeflerse,ZnSe, bu uzun dalga boylarında sıfıra yakın emilimi nedeniyle zorunludur.Bununla birlikte, uygulamanız Ultraviyole, Görünür veya Orta Kızılötesi bantları (0,13 - 7,0μm) kapsıyorsa, CaF2 üstün bir seçenektir.yansıma kayıplarını azaltan, daha yüksek mekanik sertliğe sahiptir ve lazer hasarına karşı önemli ölçüde daha yüksek direnç gösterir.
S3: ZnSe veya CaF2 kompozite prizma montajının hassas iç arayüzlerini nasıl korursunuz?
A:Hem ZnSe hem de CaF2 belirli çevresel hassasiyetlere sahiptir; örneğin, CaF2 hafifçe higroskopiktir, yani korunmasız bırakılırsa zamanla nem emiyor.İç polarizasyon ışın bölücü kaplamaları korumak içinPrismalarımız, sınıf 100 temiz odalarında işlenir ve hermetik olarak anodlu bir havacılık sınıfı alüminyum kaplamada mühürlenir.Elmas benzeri veya oksit bazlı koruyucu kaplamalar, Nem, termal şok ve tarlada doğrudan kimyasal maruz kalmaya karşı tam direnç sağlar.
S4: Tesisiniz bu köşeli küplerde dihedral açı hatası için ne tür toleranslar tutabilir?
A:Üç karşılıklı dikey karşılıklı yüzlerin açısal hassasiyeti, geri döndürülen ışığın genel keskinliğini belirler.Küçük bir dihedral açı hatası tek bir geri dönen lazer noktasının altı bağımsız zayıf yansımaya bölünmesine neden olabilirBizim hassas elmas örtme ve optik temas bağlama prosedürlerimiz, dihedral açının doğruluğunu 1 ark saniyesinden daha azına kadar kontrol etmemizi sağlar.Bu yüksek hassasiyet düzeyi, geri döndürülen s ve p kutuplaşmış kanalların çok kilometrelik iletim mesafelerinde net uzay profilleri odaklama ve yüksek güç yoğunluklarını korumalarını sağlar.
