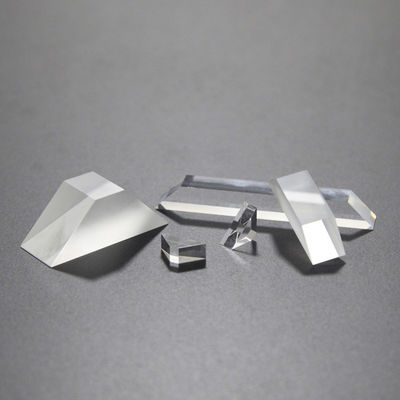

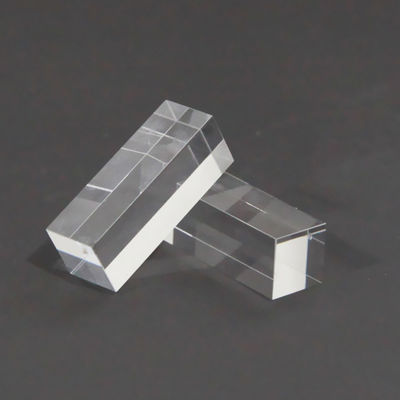

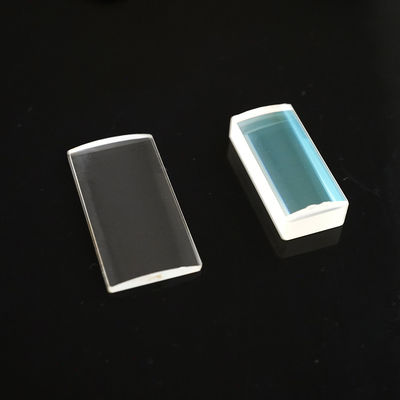

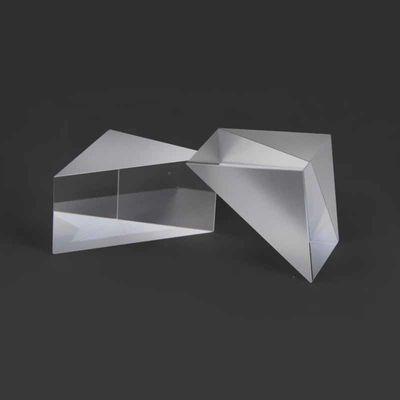

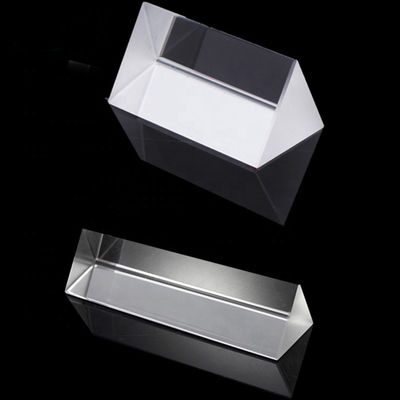

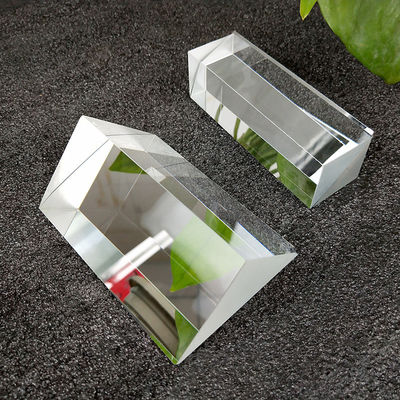

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
Ürün Özellikleri
Menşe Yeri:
Şangay, Çin
Marka Adı:
advance
Model Numarası:
005
Minimum Sipariş Miktarı:
10 adet
Fiyat:
$100.00/Pieces 10-99 Pieces
Tedarik Yeteneği:
Aylık 10000000 Adet / Adet
Ürün Detayları
Customized Support:
OEM, ODM
Material:
BK7 ve diğer optik camlar
Dimension Tolerance:
+/-0,01 mm
Flatness:
N=1~3
Length Tolerance:
+/-0,01 mm
Length:
3-100mm (Özelleştirilebilir)
Width Tolerance:
+/-0,01 mm
Width:
3-100mm(Özelleştirilebilir)
Angle Tolerance:
3"-2'
Height:
3-100mm(Özelleştirilebilir)
Surface Quality:
Özelleştirilebilir
Application Area:
Alüminize Dış Yansıma
Ürün Açıklaması
Alüminize Dış Yansıtıcı BK7 Optik Cam 90 Derece Dikdörtgen Prizma Sağ açılı Prizma
TasarımAlüminize Dış Yansıtıcı BK7Prizma, iç ışık emiliminin ortadan kaldırılması gereken sistemler için optimize edilmiştir.Düz açılı prizmabirAlüminize Dış YansıtıcıBu, özellikle de, ışığı karşılaştığı ilk yüzeyden doğrudan yansıtacak şekilde kaplamaktadır.Optik cam 90 derecelik dikdörtgen prizmaYüksek titreşim ortamlarında, mekanik istikrarBK7Altyapı ince filmli aynalardan daha üstündür.Dikdörtgen prizmaGeometri kolay montaj ve kompakt optik korumalara entegrasyon sağlar.Alüminize Dış Yansıtıcı BK7Bu sayedeOptik cam 90 dereceYol pürüzsüz ve sapıklıktan uzak kalır.
Teknik özellikler
| Özellik | Alüminize dış yansıtıcı BK7 için özellikler | İşletme Faydaları |
|---|---|---|
| Malzeme Altyapı | Optik sınıfı BK7 cam | 90 derecelik prizma için yüksek homojenlik |
| Yansıtıcı Tip | Alüminize Dış Yansıtıcı | Dikdörtgen Prizma için ilk yüzey yansıması |
| Açı Toleransı | < 3 ark dakikasından < 30 ark saniyesine kadar | Sağ açılı prizma için yüksek sadakatli direksiyon |
| Yüzey kalitesi | 40-20 ila 20-10 Çizik Kazı | Optik camda düşük dağılım 90 derece |
| Kaplama Tipi | Korumalı Alüminyum (R > 85%) | Dayanıklı Alüminyumlu Dış Yansıtıcı Yüzey |
| Geometri | Dikdörtgen Prizma / Düz Açı | Optik Cam için basitleştirilmiş montaj |
| Açık Aperture | Yüz alanının %90'ı | Sağ açılı prizma için maksimum görüş alanı |
| Yüzey düzlüğü | λ/4 @ 633nm | Alüminize Dış Yansıtıcı BK7 için saf dalga cephesi |
Ayrıntılı özellikler
| Parametreler | Özellikler |
|---|---|
| Malzemeler | BK7 veya diğer optik cam, kuvars, safir, Ge, Si, ZnSe, CaF2 vb. |
| Uzunluk | 3 ~ 100mm |
| Genişliği | 3 ~ 100mm |
| Yükseklik | 3 ~ 100mm |
| Uzunluk toleransı | +/- 0,01 mm |
| Genişlik toleransı | +/- 0,01 mm |
| Yükseklik toleransı | +/- 0,01 mm |
| Açı toleransı | 3'den 2'ye |
| Düzensizlik | ΔN=0,1~0.5 |
| Yüzey doğruluğu | N=1~3 |
| Yüzey kalitesi | 10/5~60/40 |
| Kaplama | İsteğe bağlı olarak |
| Uygulama alanı | Görüntüleme, Işıklandırma, Lazer vb. |
Başlıca Uygulama Alanları
- Lazer ışını yönlendirmesi:Endüstriyel CNC kesme başlarında yüksek güçlü kirişleri katlamak için Sağ Köşeli Prizma kullanmak
- Taktiksel İzleme Sistemleri:Alüminize Dış Yansıtıcı BK7'nin araçlar için periskopik görüntülerde uygulanması
- Spektroskopi Kalibrasyonu:Laboratuvar enstrümanlarında doğru ışık yoluna atıfta bulunmak için Optik Cam 90 Derece Dikdörtgen Prizma Kullanımı
- Ölçüm ekipmanları:Uzun menzilli doğruluk için toplam istasyonlarda ve lazer seviyelerinde Alüminize Dış Yansıtıcı prizmanın entegre edilmesi
Uzman Ürün Soruları
S1: Neden standart bir TIR prizması yerine Alüminize Dış Yansıtıcı BK7'yi seçtiniz?
Cevap:Alüminize Dış Yansıtıcı BK7, "ön yüzey" etkisine ihtiyaç duyduğunuzda tercih edilir. Dış Yansıtıcı kullandığı için, ışık asla camın içine girmez, bu da kromatik dağılımı ortadan kaldırır.Bu optik cam 90 derece dikdörtgen prizma geniş bant ışık kaynakları için daha etkili yapar.
S2: Alüminize Dış Yansıtıcı BK7'deki kaplama ne kadar dayanıklı?
Cevap:Sağ açılı prizmimiz korunan bir alüminyum katmanına sahiptir.Optikal Cam 90 Derece birimi ile işleme sırasında oksidasyondan ve küçük sıyrıklardan metal korur.
S3: Dikdörtgen Prizma belirli dalga boyları için özelleştirilebilir mi?
Cevap:Alüminize dış yansıtıcı BK7 genel kullanım için harika olsa da,90 derecelik optik cam uygulamanız kızılötesi spektrumda daha yüksek yansıtıcılık gerektiriyorsa dış yansıtıcı kaplamayı gümüş veya altın olarak değiştirebiliriz..
S4: BK7 malzemesinin dış yansıma prizmasında faydası nedir?
Cevap:Dış Yansıtıma'da ışık camın içine girmese de, BK7 substratı son derece istikrarlı olduğu için hayati önem taşımaktadır.Ürünün ömrü boyunca optik camın 90 derecelik hassasiyetini korumak.
S5: Alüminize Dış Yansıtıcı yüzeyi nasıl temizlerim?
Cevap:Alüminize dış yansıtıcı BK7'ye dikkatli davranmalısınız.Sonra yumuşak bir şekilde tüylü olmayan bir doku ve rejanstır kaliteli alkol ile silin.Dörtgen Prizma yansıtıcı yüzüne aşırı baskı yapmaktan kaçının.
