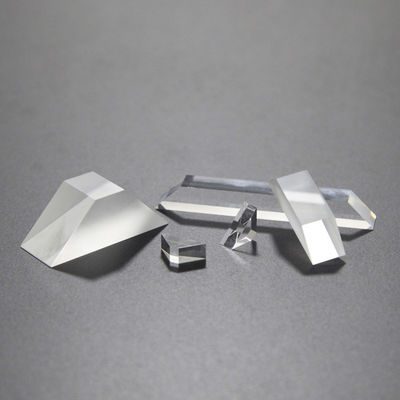

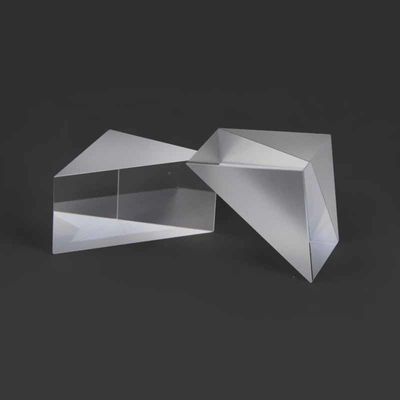

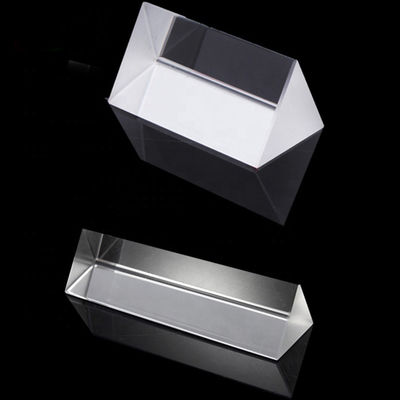

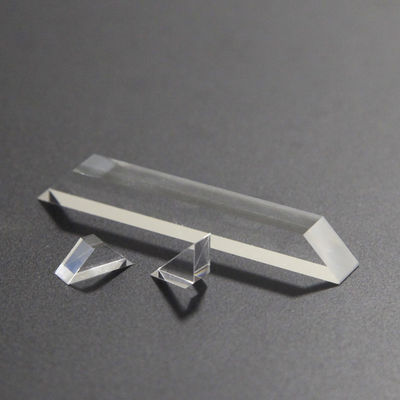

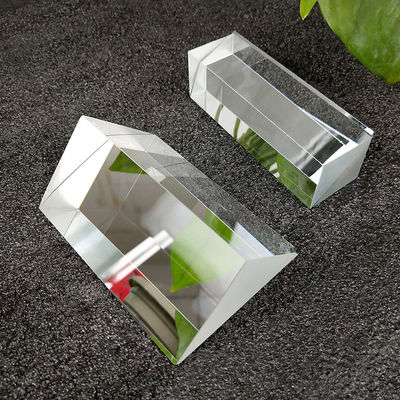

Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope

Kalite Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope Fabrika
Kalite Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope Fabrika
Kalite Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope Fabrika
Kalite Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope Fabrika
Kalite Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope Fabrika
Kalite Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope Fabrika
Kalite Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope Fabrika
Ürün Özellikleri
Menşe Yeri: Şangay, Çin
Marka Adı: advance
Model Numarası: 005
Minimum Sipariş Miktarı: 10 adet
Fiyat: $100.00/Pieces 10-99 Pieces
Tedarik Yeteneği: Aylık 10000000 Adet / Adet
Ürün Detayları
Material: BK7 （Özelleştirilebilir）
Customized Support: OEM, ODM
Length: 3-100mm (Özelleştirilebilir)
Dimension Tolerance: +/-0,01 mm
Width: 3-100mm (Özelleştirilebilir)
Angle Tolerance: 3"~2'
Height: 3-100mm (Özelleştirilebilir)
Flatness: N=1~3
Length Tolerance: +/-0,01 mm
Width Tolerance: +/-0,01 mm
Surface Quality: 10/5~60/40 (Özelleştirilebilir)
Application Area: Periskop
Ürün Açıklaması
Periskop için Özel 3-100 mm Optik BK7 Cam Dik Açı Prizması
İşlevselliğiÖzel 3-100 mm Optik BK7 Camprizma basit ışık bükmenin ötesine uzanır. Olarak kullanıldığındaPeriscope İçin Dik Açı Prizması, hipotenüs, TIR için kaplanmamış veya belirli açılarda performansı artırmak için korumalı alüminyum veya gümüşle işlenebilir, yüksek verimli bir reflektör görevi görür. Çünkü biz bir teklif sunuyoruzÖzel 3-100 mm OptikTasarımcılar bu prizmaları 3 mm mikro optik sensörlerden 100 mm ağır hizmet tipi deniz periskoplarına kadar her şeye uygulayabilirler. Bu uyarlanabilirlik, yapısal bütünlük ile birleştiğindeBK7 Cam, yaparPeriscope İçin Dik Açı Prizmasısavunma, denizcilik ve bilimsel araştırma sektörlerinde altın standarttır. Geometrik hassasiyeti ön planda tutarak,Özel 3-100 mm Optikçözümler, çıkış ışınının giriş ışınıyla mükemmel şekilde hizalanmasını sağlayarak karmaşık optik dizilerdeki eşlik hatalarını ortadan kaldırır.
Custom BK7 Glass Right Angle Prism for periscope applications
Ürün Özellikleri
Malzemeler BK7 veya diğer optik cam, kuvars, safir, Ge, Si, ZnSe, CaF2 vb.
Uzunluk 3~100mm
Genişlik 3~100mm
Yükseklik 3~100mm
Uzunluk toleransı +/-0,01 mm
Genişlik toleransı +/-0,01 mm
Yükseklik toleransı +/-0,01 mm
Açı toleransı 3"~2'
Düzensizlik ΔN=0,1~0,5
Yüzey doğruluğu N=1~3
Yüzey kalitesi 10/5~60/40
Kaplama Talep üzerine
Uygulama alanı Görüntüleme, Aydınlatma, Lazer vb.
Teknik Özellikler: BK7 Periskop Prizmasının Karşılaştırma Değerleri
Aşağıdaki tablo, ürünlerimize uygulanan profesyonel düzeydeki standartları göstermektedir.Özel 3-100 mm Optik BK7 Camiçin özel olarak optimize edilmiş üretimPeriscope İçin Dik Açı Prizması.
Özellik Özel 3-100 mm Optik Teknik Özellikler Operasyonel Avantaj
Malzeme Yüzeyi Optik Sınıf BK7 Cam (N-BK7) Dik Açı Prizması için yüksek netlik
Boyut Aralığı Özel 3-100 mm Optik Boyutlar Herhangi bir Periscope tasarımı için ölçeklenebilir
Açı Toleransı < 3 ark dakikası ila < 30 ark saniyesi Dik Açı Prizması için hassas hizalama
Yüzey Kalitesi 40-20 ila 20-10 Kazı-Kazma Özel 3-100 mm Optikte düşük dağılım
Yüzey Düzlüğü λ/4 ila λ/10 @ 633nm Periscope için Dik Açı Prizması için doğru görüntüleme
Kaplama Seçenekleri AR, Al, Ag veya Kaplamasız TIR BK7 Glass optikleri için optimize edilmiş verim
Kırılma İndeksi 1.5168 @ 587.6nm Özel 3-100 mm Optikte sabit ışık yolu
Açık Diyafram > Yüz alanının %90'ı Dik Açılı Prizma için maksimum görüş alanı
Technical specifications and performance data for BK7 glass prisms
Temel Özellikler ve Faydalar
Özel 3-100 mm Optik BK7 Camserisi, yüksek riskli görsel sistemlerde güvenilir performans sağlamak üzere üretilmiştir. Aşağıda bunun işlevsel faydaları ve çeşitli uygulamaları yer almaktadır.Periscope İçin Dik Açı Prizması:
  • Toplam İç Yansıma Verimliliği:BK7 Camizin verirPeriscope İçin Dik Açı Prizmasıbirçok konfigürasyonda metalik kaplamalara ihtiyaç duymadan ışığı neredeyse %100 verimlilikle yansıtmak.
  • Kapsamlı Boyut Özelleştirme:BizimÖzel 3-100 mm OptikYetenek, uygulamanın ister mikro drone ister denizaltı olsun,Dik Açı Prizmasımükemmel uyum sağlar.
  • Olağanüstü Çevresel Kararlılık: BK7 Camkimyasal lekelere ve çevresel bozulmaya karşı dayanıklıdır,Periscope İçin Dik Açı PrizmasıYıllarca saha kullanımında performansını korur.
Ürün Galerisi
BK7 glass right angle prism close-up view Custom optical prism manufacturing process Precision optical components quality inspection Right angle prism applications in optical systems Custom 3-100mm optical prism dimensional accuracy Optical glass prism technical specifications
Uzman Ürünü SSS: Periscope İçin Dik Açı Prizmasında Ustalaşmak
Bu bölüm, seçime ilişkin yetkili teknik bilgiler sağlar.Özel 3-100 mm Optik BK7 Cam.
S1: Periskop için Dik Açılı Prizma olarak neden BK7 Cam tercih ediliyor?
Cevap: BK7 Camgörünür spektrumda yüksek iletim ve fiziksel dayanıklılık arasında mükemmel bir denge sunar. bir içinPeriscope İçin Dik Açı PrizmasıBu malzeme görüntünün parlak ve net kalmasını sağlar, bu da görüntü için hayati önem taşır.Özel 3-100 mm OptikGözetlemede kullanılan sistemler.
S2: Özel 3-100 mm Optik'in boyut aralığı görüntü kalitesini nasıl etkiler?
Cevap:Boyut değişse de kalite standartlarımız değişmez. 100 mmPeriscope İçin Dik Açı Prizmasısırasında daha sıkı soğutma gerektirirBK7 Camİç stresi önlemek için üretim,Özel 3-100 mm Optikserisi tüm ölçeklerde sapmadan uzak kalır.
S3: Periskop İçin Dik Açı Prizması yüksek güçlü lazer periskoplarda kullanılabilir mi?
Cevap:Evet, şu şartlaÖzel 3-100 mm Optikyüzeyler yüksek lazer hasar eşiğine (LDT) kadar parlatılır. Tedavi edebilirizBK7 Camsağlamak için özel kaplamalar ileDik Açı PrizmasıBelirli lazer dalga boylarını güvenli bir şekilde işler.
S4: "Özel 3-100 mm Optik" hizmetinin mühendislik firmalarına faydası nedir?
Cevap:"Hazır" parçalar etrafında tasarım yapma ihtiyacını ortadan kaldırır. Bir seçim yaparakÖzel 3-100 mm Optikçözümde, tam kaplama alanını ve yüksekliğini belirleyebilirsiniz.Periscope İçin Dik Açı Prizması, alanınızdaki alan verimliliğini en üst düzeye çıkarırBK7 Camoptik tren.
S5: Dik Açı Prizmasının açı doğruluğunu nasıl doğrularsınız?
Cevap:HerÖzel 3-100 mm Optik BK7 CamÜnite yüksek hassasiyetli gonyometreler kullanılarak test edilir. bir içinPeriscope İçin Dik Açı Prizması, görüntünün eğilmesini veya kaymasını önlemek için 90 derecelik ve 45 derecelik açıların saniyeler içinde olmasını sağlıyoruz.
